4.1 根 Activity 的启动过程

根 Activity 指的是应用程序启动的第一个 Activity，这里主要分为三个过程：

Launcher 请求 AMS，AMS 到 ApplicationThread 的调用过程，ActivityThread 启动 Activity 。

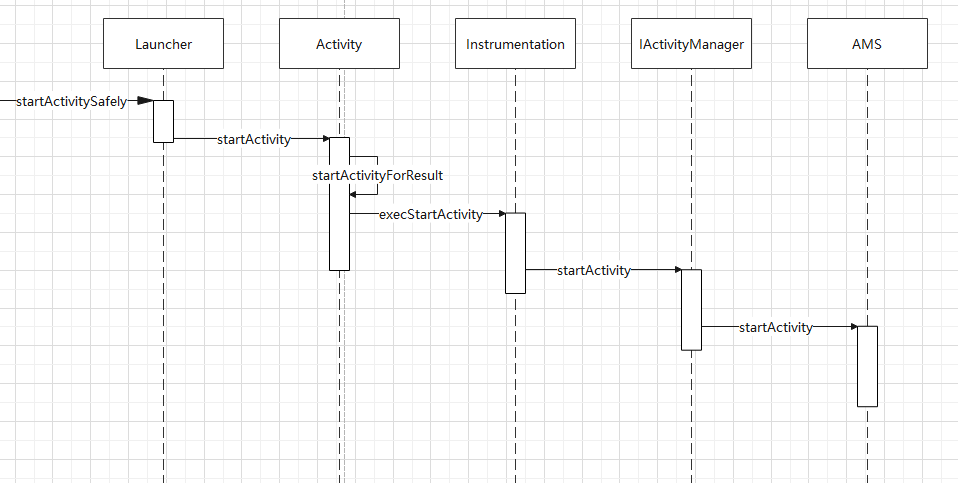

4.1.1 Launcher 请求 AMS 过程

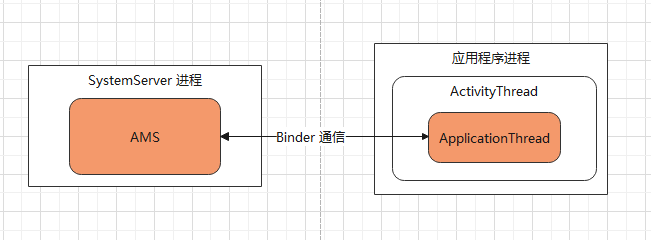

4.1.2 AMS 到 ApplicationThread

该过程代码比较复杂，这里直接给出进程通讯图：

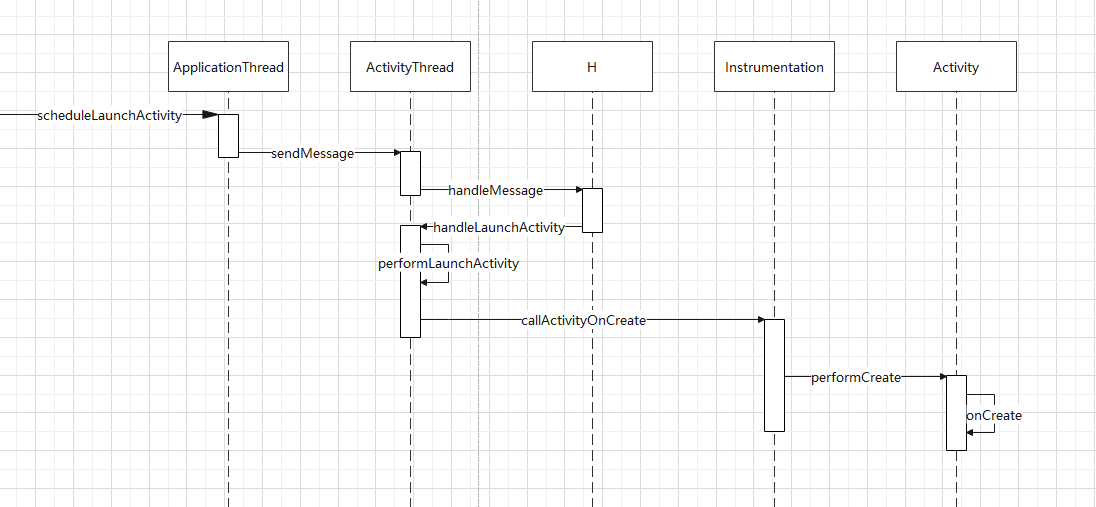

4.1.3 ActivityThread 启动 Activity 过程


这里 H 为 handler，主要是使用消息队列机制保证在主线程执行 。

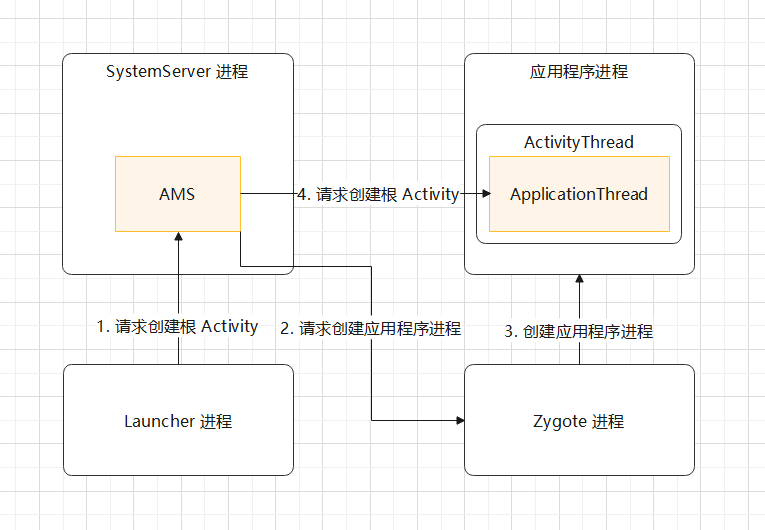

4.1.4 根 Activity 启动涉及的进程通讯


其中，步骤 2 采用 Socket 通信，步骤 1 和 4 采用 Binder 通信。

4.2 Service 的启动过程

分为两个过程，ContextImpl 到 AMS 的调用过程和 ActivityThread 启动 Service 。

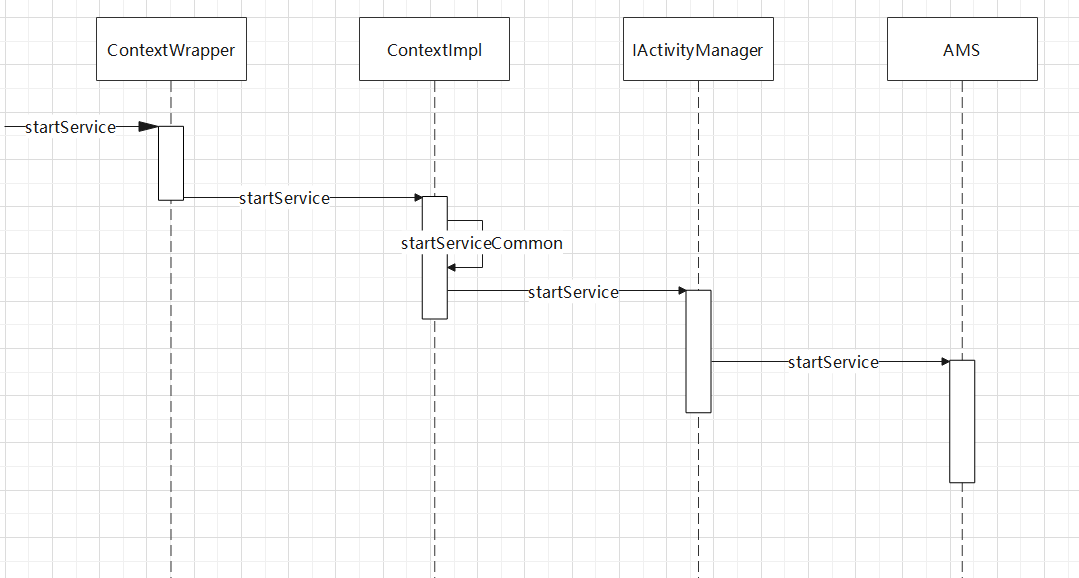

4.2.1 ContextImpl 到 AMS 的调用过程

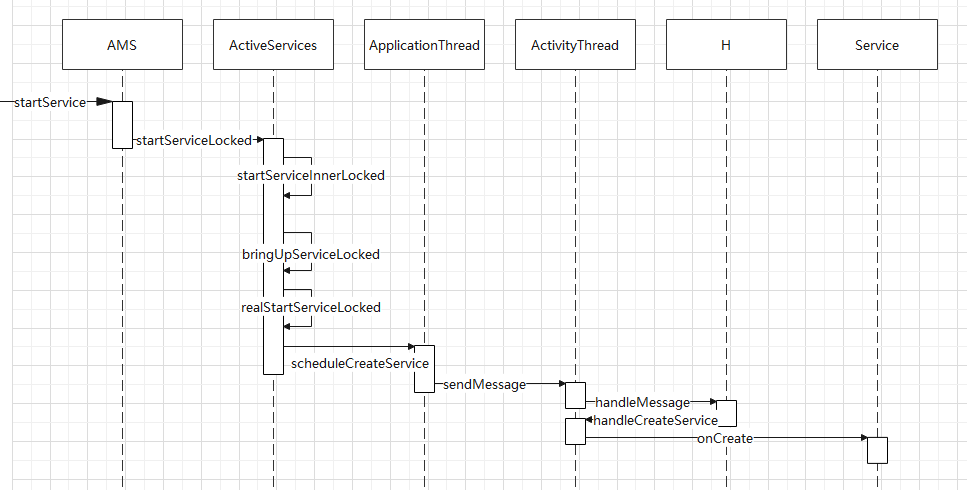

4.2.2 ActivityTrhead 启动 Service


4.3 Service 的绑定过程

分为两个部分，分别是 ContextImpl 到 AMS 的调用过程和 Service 的绑定过程

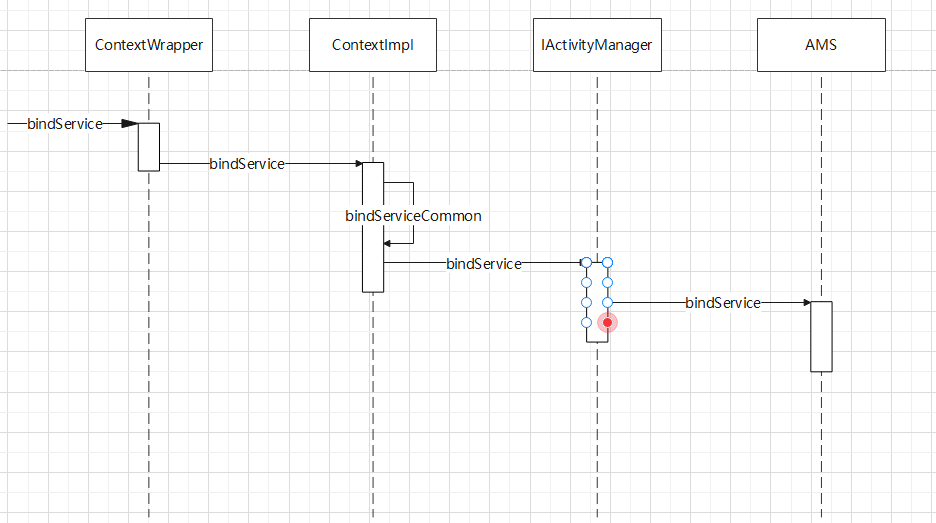

4.3.1 ContextImpl 到 AMS 的调用过程

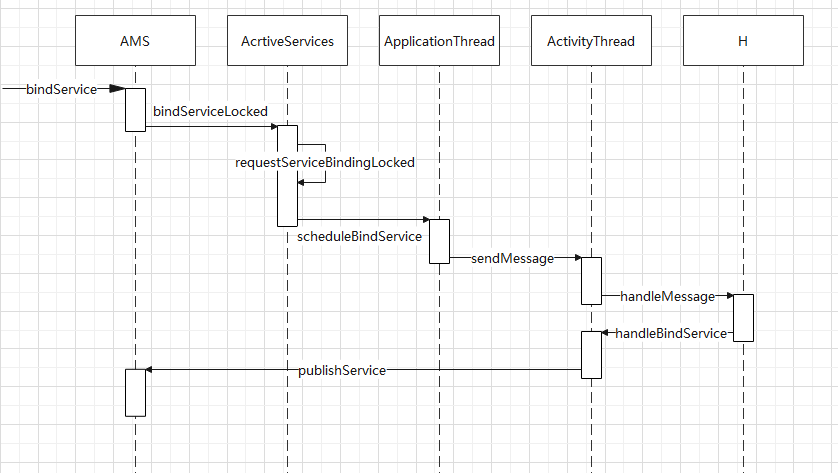

4.3.2 Service 的绑定过程

几个与 Service 相关的对象类型：

  • ServiceRecord：描述一个 Service
  • ProcessRecord：描述一个进程
  • ConnectionRecord：描述进程和 Service 建立的一次通讯
  • AppBindRecord：应用进程通过其来维护 Service 与应用进程之间的关联
  • IntentBindRecord：描述绑定 Service 的 Intent

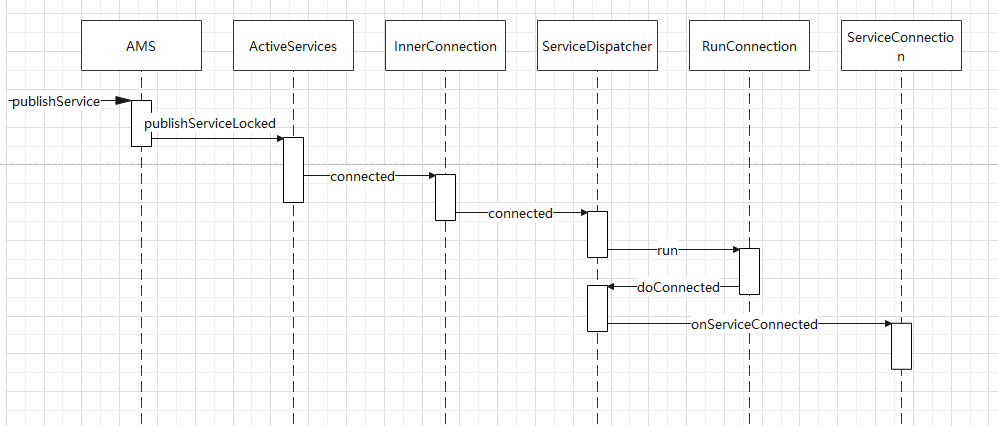

因为该过程较为复杂，书中分为两半给出时序图



4.4 广播的注册、发送和接收过程 （PASS）

4.5 ContentProvider 的启动过程（PASS）

4.6 小结

Android 7.0 的启动过程中除了以上过程，还涉及到 ActivityManagerProxy 和 ApplicationTrheadProxy 等代理类。以上过程为 Android 8.0 的过程，主要使用 AIDL 技术去掉了一些代理类（或者说自动生成）
