第七章 理解 WindowManager.md

Android Java Window
1172

7.1 Window、WindowManager 和 WMS

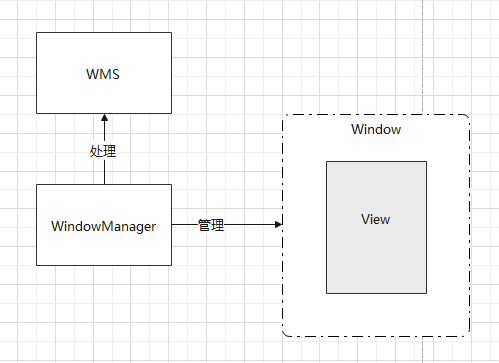

Window 是抽象的概念，其实体体现还是 View，而 WindowManager 用于管理各个 Window，WindowManager 对 View 的各种操作最终都会有 WMS 处理。

7.2 WindowManager 的关联类

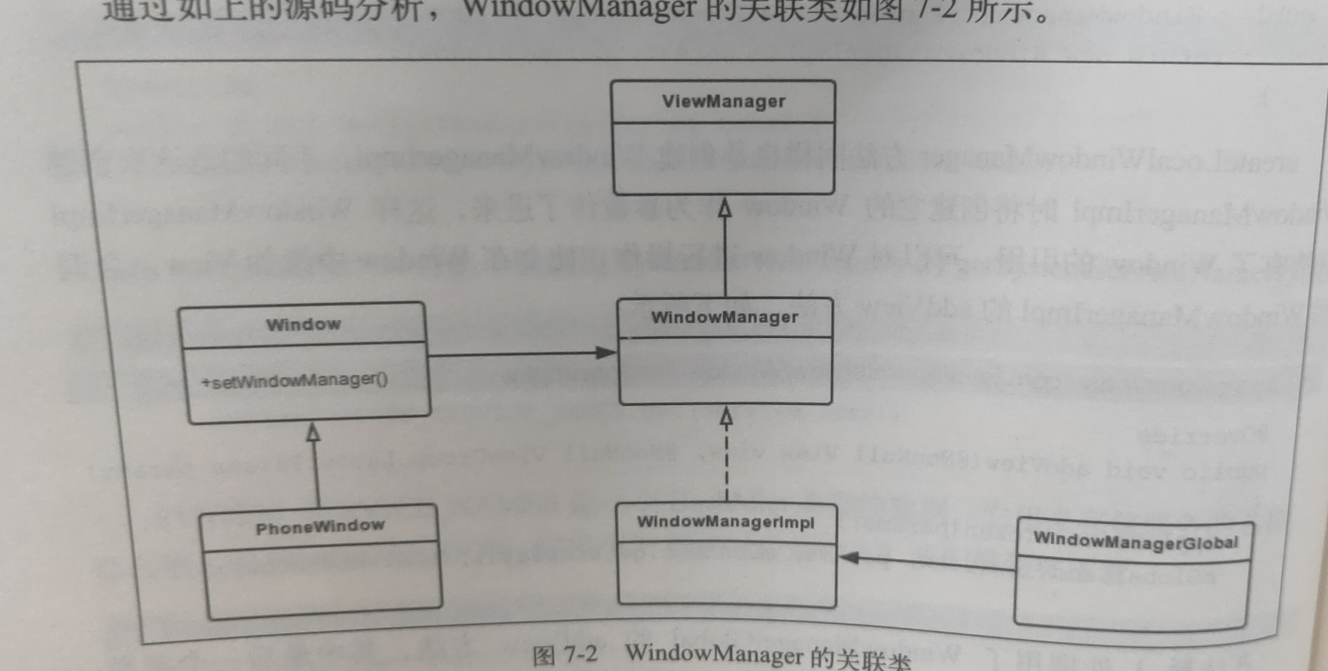

其中 WindowManagerGlobal 为单例模式，一个进程只会存在一个实例，而 WindowManagerImpl 的所有功能都委托给 WindowMnagerGlobal 实现

7.3 Window 的属性

Window 的属性由多种，其中有三种与应用开发关系密切，分别是 Type，Flag 和 SoftInputMode

7.3.1 Window 的类型和显示次序

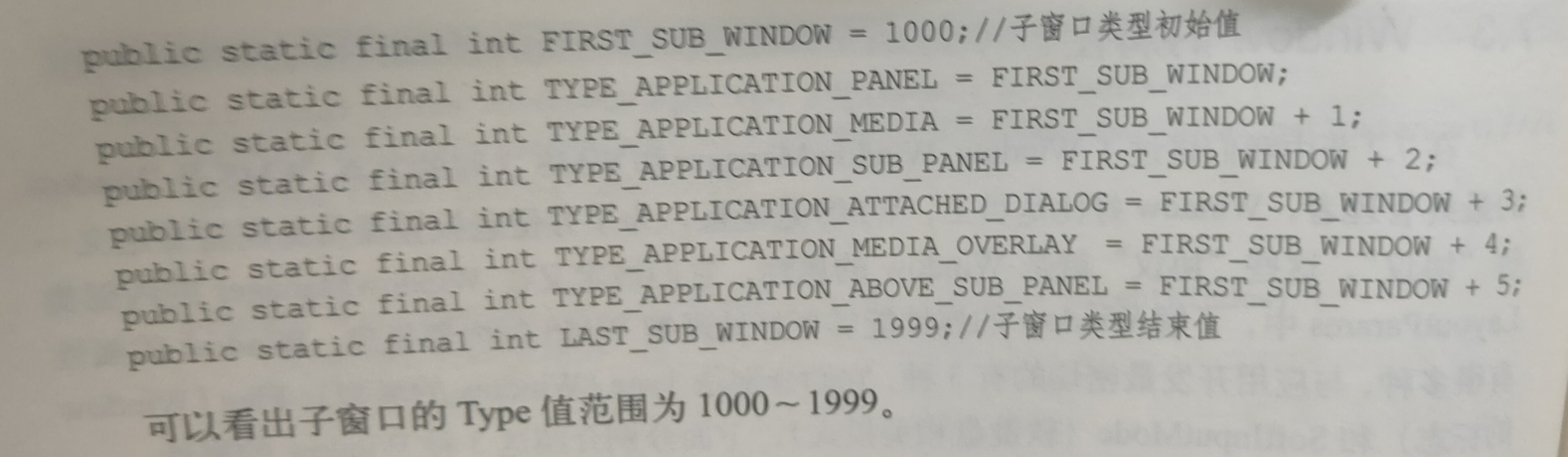

总的来说 Window 有三大类型，Application Window、Sub Window 和 System Window，其都在 WindowManager 的静态内部类 LayoutParams 中被定义。

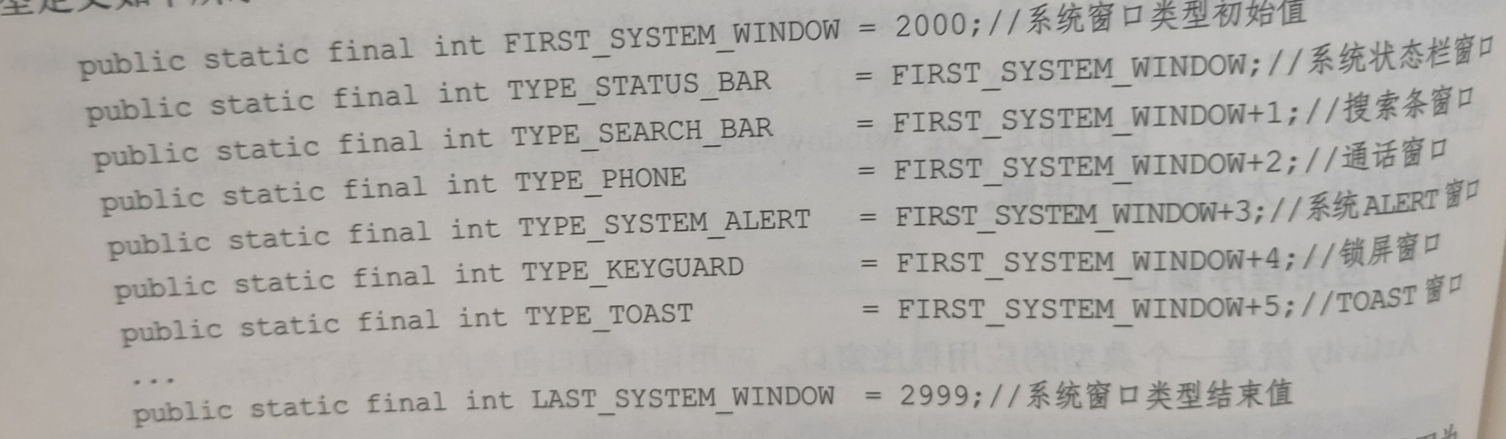

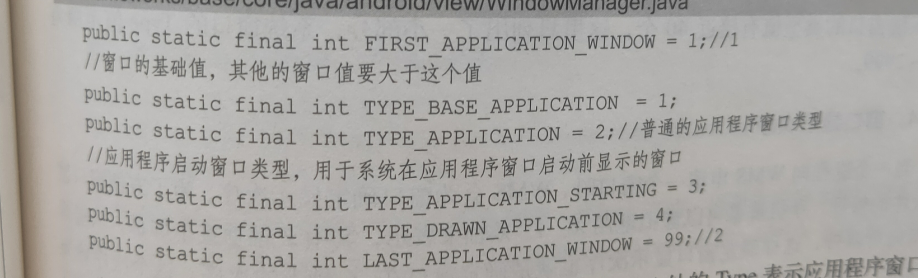

类型由一个 类似 Z 轴的 int 变量定义，其中三种类型分别对应三种范围：




数值越大，该 Window 的显示位置就越靠近用户，当然如果两个 WIndow 的次序一致，则 WMS 会结合各种情况判断出最终的显示次序。

7.3.2 Window 的标志

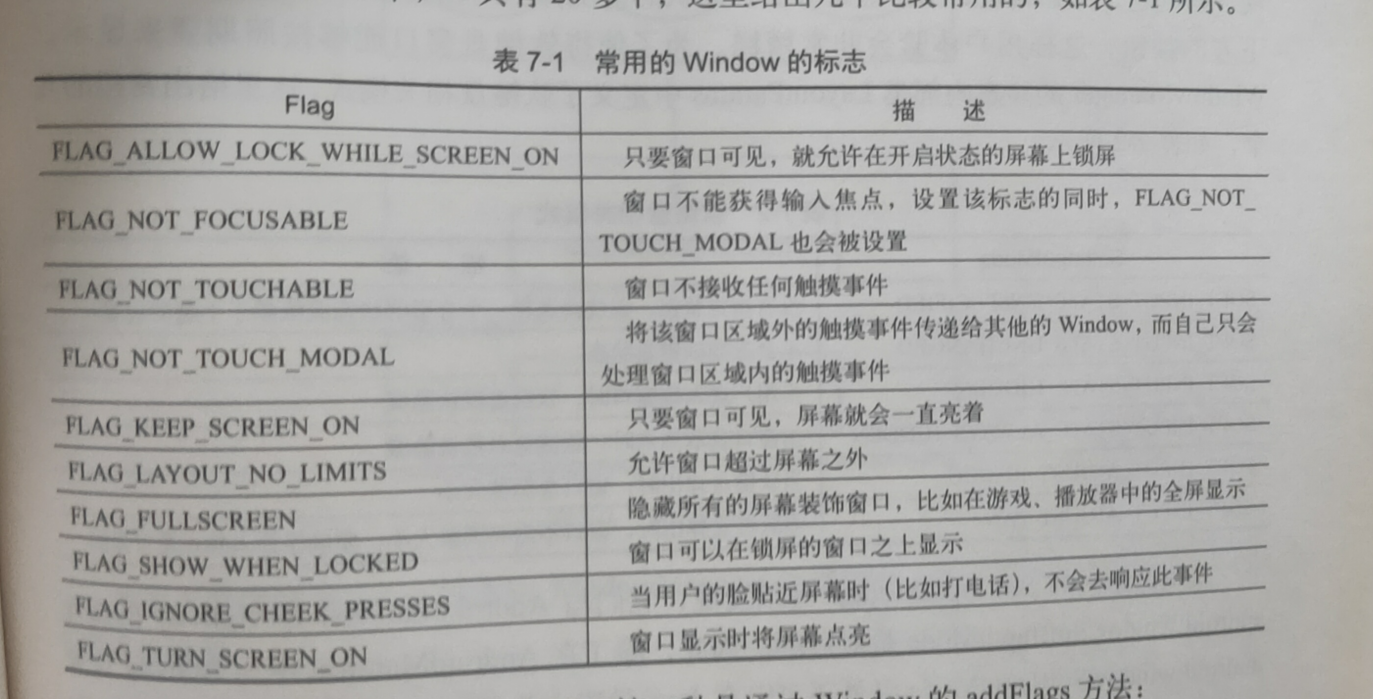

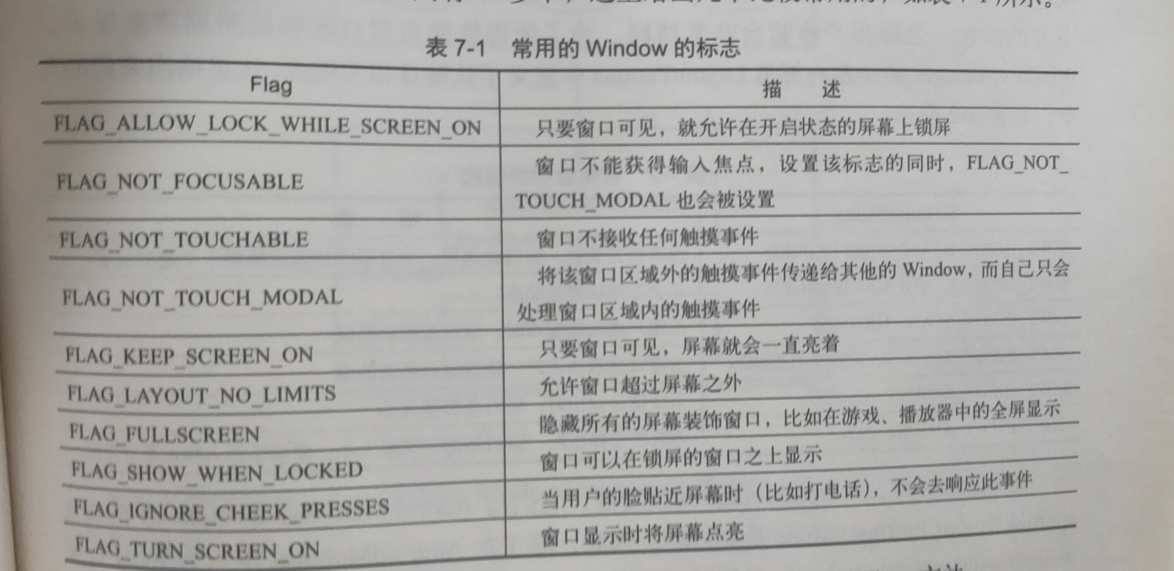

设置 Window 的 Flag 有 3 种方法

// 1
mWindow.addFlags(xx);

// 2
mWindow.setFlags(flag1, falg2);

// 3
WindowManager.LayoutParams params = new WindowManager.LayoutParams();
params.flgs = flag1 | flag2;
mWindow.addView(view, params);

7.3.3 软键盘相关模式

主要是当软键盘弹出时候的相关模式：


可以在 AndroidManifest 文件中给 Activity 定义相关 flag，也可在代码中直接调用 window#setSoftInputMode 方法直接设置

7.4 Window 的操作

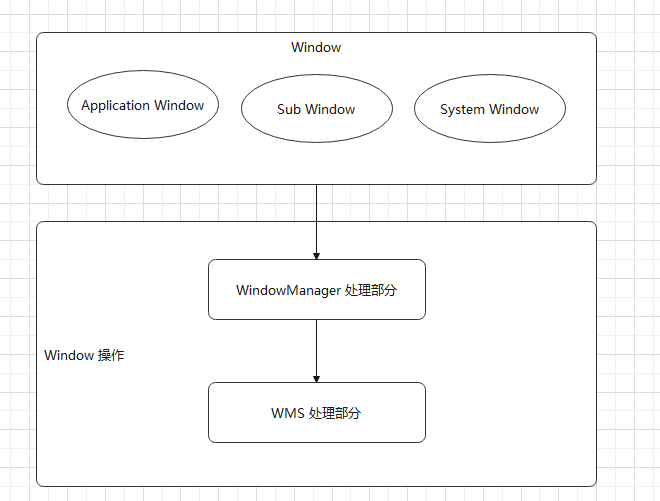

对 WIndow 的操作分为 WindowManager 处理部分与 WMS 处理部分 ，其中 WMS 对三种类型的 WIndow 一视同仁 。


这里抓哟分析 WindowManager 的处理部分

7.4.1 系统窗口的添加过程

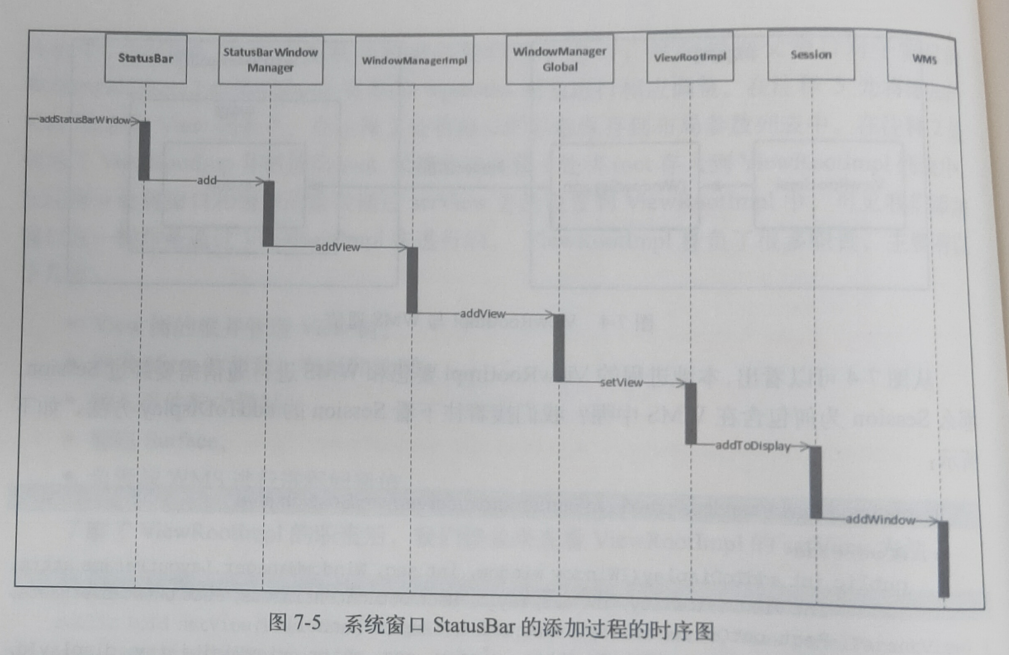

这里以 StatusBar 的添加过程为例：


WindowManagerGlobal 中维护了和 Window 操作相关的 3 个列表，分别是

  • View 列表 ArrayList<View>
  • 布局参数列表 ArrayList<WindowManager.LayoutParams>
  • ViewRootImpl 列表 ArrayListr<ViewRootImpl>

其中 ViewRootImpl 有以下职责：

  • View 树的 根 并管理 View 树
  • 触发 View 的测量、布局和绘制
  • 输入事件中转站
  • 管理 Surface
  • 负责与 WMS 通讯

这里 ViewRootImpl 并不是只有真正的 View 根才有，而是所有 View 都有一个自己的对应 ViewRootImpl 对象，每当你想要以该 View 为根进行一些操作时都可以拿到其 View 的 ViewRootImpl 对象，感性的理解，是把当前 View 作为 某棵子树的根来与 WMS 通讯进而进行某些操作的抽象。

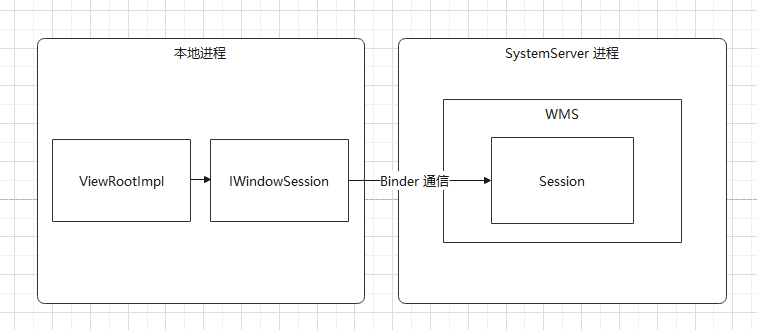

其中 ViewRootImpl 与 WMS 的 IPC 通讯采用 Binder，其 AIDL 的抽象接口是 Session，WMS 中维护了多个 Session，用于发送消息给多个 APP 进程，而 App 进程中 ViewRootImpl 持有 IWindowSession 对象（实际上是代理对象），用于发消息给 WMS 。

当我们 ViewRootImpl 调用 addToDisplay 方法时，WMS 会收到其消息，并将界面会为该 Window 分配 Surface，而 WMS 将其维护的 Surface 交给 SurfaceFlinger 处理。 SurfaceFlinger 会将所有 Surface 混合并会绘制到屏幕上。

7.4.2 Activity 的添加过程 （PAS）

7.4.3 Window 的更新过程

当我们调用 ViewManager 的 updateViewLayout 方法时，实际上是调用 WindowManagerImpl 中的该方法，最终会委托到 WindowManagerGlobal 中的 该方法。

该方法会更新对应的列表，然后找到对应 View 的 ViewRootImpl ，然后调用其 setLayoutParams 方法，该方法最终会调用 ViewRootImpl 中 scheduleTranversals 方法，方法中会想 mChoreographer 传入一个回调，该回调会在下一帧被渲染时执行，回调中会调用 VieRootImpl 的 doTraversal 方法，该方法会调用 performTraversals 方法。

该方法会开始该 View 的工作流程，包括 测量，布局与绘制。

7.5 小结

本章讲了 WindowManager 关联表，Window 的属性和 Window 的操作 。
